产品概述：
A49H高温高压主安全阀主要用于电站锅炉、压力容器、减温减压装置上使用，防止压力超过允许最高压力值，保证设备安全运行。当介质压力升高到整定压力时，冲量安全阀打开，介质从脉冲管进入主安全阀的活塞室，推动活塞下降，使阀门自动打开，当冲量阀关闭时，阀瓣又自动关闭。密封面用钴基铬镍不锈钢堆焊而成，阀瓣经热处理，提高了耐磨性和抗冲蚀性。

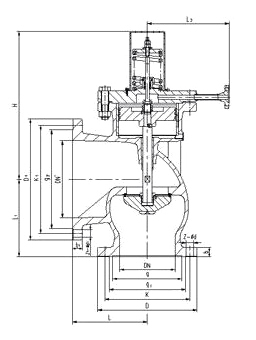

主要外形及连接尺寸：
|
型号 |
公称通径 |
连接尺寸 |
||||||||||||||
|
L |
L1 |
L2 |
H |
D |
D1 |
D2 |
b |
z-d |
DN’ |
D’ |
D1’ |
D2’ |
b’ |
z’-d’ |
||
|
A49H-4 |
150 |
220 |
230 |
240 |
486 |
300 |
250 |
204 |
30 |
8-25 |
200 |
360 |
310 |
278 |
34 |
12-25 |
|
A49H-4 |
200 |
270 |
295 |
330 |
615 |
375 |
320 |
260 |
38 |
12-30 |
300 |
485 |
430 |
390 |
40 |
16-30 |
|
A49H-4 |
250 |
300 |
350 |
370 |
646 |
445 |
385 |
313 |
42 |
12-34 |
350 |
550 |
490 |
450 |
44 |
16-34 |
安装说明：
1、阀门必须垂直安装在设备的最高位置。
2、主安全阀紧固在支座上，支座承受主安全阀排汽时产生的反座力。
3、排汽管应有专门吊架，排汽管重量不得加在主安全阀上，主安全阀与排汽管之间的连接法兰应消除任何的附加预应力。
4、排汽管的最低点应考虑疏水，以免排汽时产生水击。
声明：本文中所有文字、数据、图片考虑到生产工况条件不同，难免会产生偏差、不恰当或是有不充分的描述，故均适用于参考，如果您对本文中所提供的A49H高温高压主安全阀产品内容有任何疑问，请您联系我们，我们将竭诚为您服务！
