图形符号：
型号说明：
① 产品代号：DIF型直通单向阀
② 连接方式：L-螺纹
③ 公称通径：10、20、32mm
④ 公称压力：H-32MPa
⑤ 开启压力：a=0.04~0.1MPa、b=0.2~0.4MPa
① 系列代号：A型直通单向阀
② 公称压力：H-32Mpa
③ 开启压力：a=0.04～0.1Mpa、b=0.2～0.4Mpa
④ 公称通径：10、20、32
⑤ 连接方式：L-螺纹

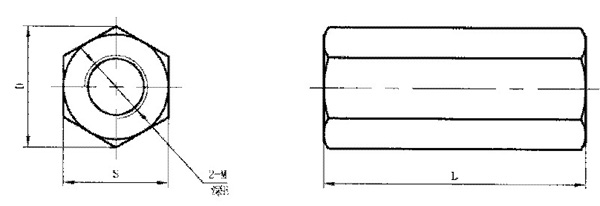

外形尺寸：
|
公称通径 |
型号 |
尺寸（mm） |
|||||
|
毫米 |
英寸 |
L |
D |
S |
E |
M |
|
|
10 |
3/8” |
DIF-L10H* |
75 |
34.3 |
30 |
15 |
M18×1.5 |
|
A-H*10L |
85 |
41.5 |
36 |
18 |
M22×1.5 |
||
|
20 |
3/4” |
DIF-L20H* |
102 |
48.5 |
42 |
20 |
M27×2 |
|
A-H*20L |
106 |
55.4 |
48 |
22 |
M33×2 |
||
|
32 |
l3/4” |
DIF-L32H* |
140 |
72.8 |
63 |
25 |
M42×2 |
|
A-H*32L |
128 |
74.9 |
65 |
24 |
M48×2 |
||
声明：本文中所有文字、数据、图片考虑到生产工况条件不同，难免会产生偏差、不恰当或是有不充分的描述，故均适用于参考，如果您对本文中所提供的A型及DIF型直通单向阀产品内容有任何疑问，请您联系我们，我们将竭诚为您服务！
