产品结构及用途：
HQ44X无磨损球形止回阀由阀体、球体和挡板等组成，采用橡胶包皮滚球为阀瓣，在介质的作用下，可在阀体内的整体式滑道上作上下左右滚动，从而打开或关闭阀门，消声式关闭，不产生水锤，密封性能好，水头损失少，可水平或垂直安装。
主要零部件材料：
|
零件名称 |
材质 |
|
阀体、阀盖 |
球铁、铸钢 |
|
球架、档板 |
球铁、铸钢 |
|
球体 |
碳钢包橡胶 |

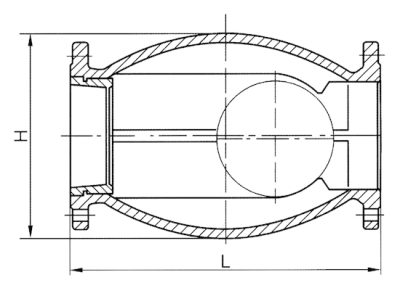

产品结构图及主要外形尺寸：
|
公称通径 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L（mm） |
250 |
280 |
310 |
350 |
400 |
450 |
550 |
650 |
750 |
|
H（mm） |
180 |
210 |
225 |
245 |
280 |
320 |
380 |
450 |
510 |

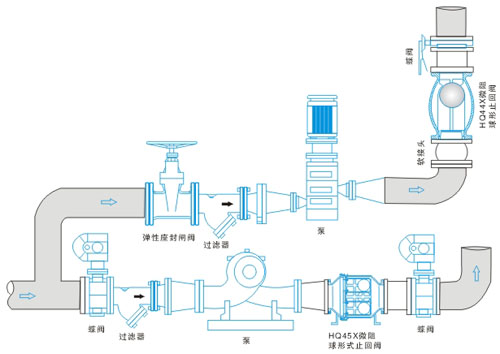

经典指导安装图：
声明：本文中所有文字、数据、图片均只适用于参考，HQ44X无磨损球形止回阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：022-85190966-1 。
