产品概述：
ZL47F自力式流量控制阀适用于荷重液体管路系统，是一种较为理想的新型节能阀门。该阀没有刻度的数字显示，可直观调到任一位置，并可锁定。自力式平衡阀主要应用于工业和民用建筑采暖管理系统。目前在一些官网系统中存在着水利失调问题，平衡阀提供了解决这一问题的手段，和它可以准确的调节压力和流量，用以改善官网系统中液体流动状况，达到官网液体平衡和节约能源的目的。在双管网工程改造中，应用此阀门可以节约能源，得到较好的效果。
技术参数：
|
公称压力 |
公称通径 |
适用介质 |
适用温度 |
法兰标准 |
试验标准 |
|
1.6MPa |
15～400mm |
水、油等非腐蚀性液体 |
0～100℃ |
GB/T 17241.6 GB/T 9113 |
GB/T 13927 API598 |
零件材料：
|
零件名称 |
阀体、阀盖 |
阀杆 |
阀瓣 |
膜片 |
|
材料 |
灰铸铁、铸钢 |
不锈钢 |
铸铜 |
丁腈橡胶 |

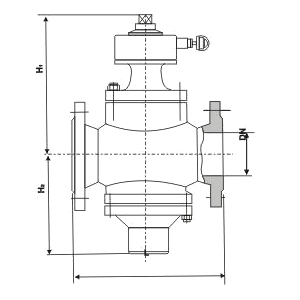

主要外形及连接尺寸：
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
110 |
110 |
115 |
160 |
200 |
215 |
230 |
275 |
290 |
315 |
350 |
430 |
520 |
635 |
670 |
700 |
|
H1 |
122 |
122 |
137 |
182 |
191 |
197 |
205 |
259 |
268 |
337 |
257 |
407 |
452 |
486 |
534 |
534 |
|
H2 |
70 |
70 |
74 |
91 |
147 |
147 |
154 |
181 |
211 |
227 |
260 |
303 |
367 |
430 |
553 |
561 |

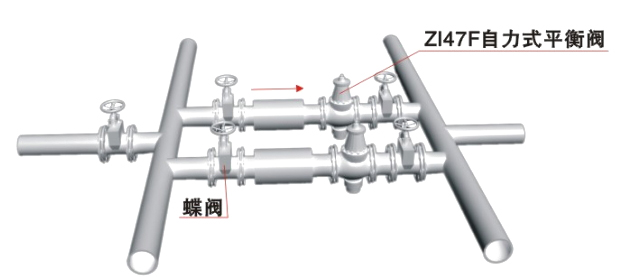

安装示意图：
