产品概述：

WJ41H德标法兰截止阀法兰尺寸符合DIN2532及EN1092-2。结构长度符合DIN3302F6。不但阀门尺寸严格按德标生产，且产品外观、阀门油漆均符合出口标准。

工作原理：

德标法兰截止阀采用明杆支架式，螺栓连接阀盖结构，旋转升降阀杆和手轮，阀体、阀盖的设计经过严格的计算，具有良好的强度、刚度和流通能力。阀盖上设计了上密封座在全开状态下使填料密封更为可靠，并方便填料的更换。适用于石油、化工、冶金、电力、造纸、制药、食品、水处理、石油、化工、火力电站等各种工况的管路上，切断或接通管路介质。

产品特点：

1、产品设计制造符合国内外的先进标准要求，密封可靠，性能优良。

2、结构设计紧凑合理，造型美观。

3、采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。

4、阀体材料品种齐全、填料、垫片亦根据实际工况或用户要求合理选配，可适用于各种压力，温度及介质工况。

5、采用国内外多种配管法兰密封面型式，满足各种工程需要及用户要求。

技术规范：

结构形式 construction	BB-BG-OS&Y
驱动方式 operation	手动hand-operated
驱动方式 operation	气动 pneumatic
设计标准 design standard	DIN3356
结构长度 face to face dimension	DIN3202
连接法兰 flanged ends	DIN2543-2545
试验和检验 test&inspection	DIN3230

产品性能规范：

公称压力(MPa)	壳体试验压力(MPa)	密封试验压力(MPa)	适用温度(℃)	适用介质
1.6	2.4	1.76	-20℃-350℃	水、蒸汽、油品等 water,steam,oil,etc.
2.5	3.75	2.75
4.0	6.0	4.4

主要零部件材质：

序号NO.	名称part name	材质material
1	阀体body	GS-C25、CF8、CF3
2	阀瓣disc	2CR13、F304、F316
3	轴销hinge pin	F304、F316
4	波纹管组件bellows combination	F304、F316L
5	阀盖bonnet	GS-C25、CF8、CF3
6	填料packing	柔性石墨Flexible graphite、PTFE
7	压套gland	25#、F304、F316
8	定位片locator	25#、F304、F316
9	阀杆螺母stem nut	铜合金ZQA19-4
10	手轮hand wheel	碳钢carbon steel
11	并帽cap	25#
12	油杯oil cup	黄铜brass
13	六角螺母hexagon nut	ASTMA193 2H、A193-8、A193-8M
14	双头螺栓bolt	ASTMA193 B7、A193-B8、A193-B8M
15	垫片gasket	柔性石墨+不锈钢 flexible graphite+stainless steel、PTFE
16	阀杆stem	2Cr13、F304、F316

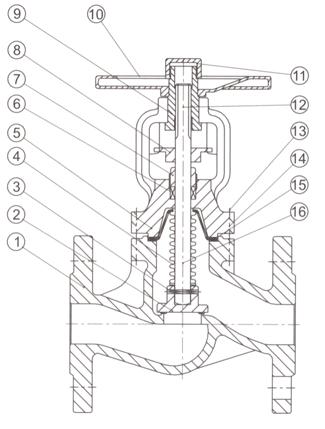

结构图：

1.6MPa主要连接尺寸：

压力等级	PN16
口径size	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	400	520	520
重量(kg)Weight	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
行程h	7	7	12	13	14	15	19	23	28	35	42	52	64	75
Kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

2.5MPa主要连接尺寸：

压力等级	PN25
口径size	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	400	520	520
重量(kg)Weight	4	4.5	5.5	7.5	10	12.5	19	24	43	57	79	135	285	415
行程h	7	7	12	13	14	15	19	23	28	35	42	52	64	75
Kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

4.0MPa主要连接尺寸：

压力等级	PN40
口径size	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	400	520	520
重量(kg)Weight	4	4.5	6	8	11.5	13.5	20	25	45	60	83	158	305	440
行程h	7	7	12	13	14	15	19	23	28	35	42	52	64	75
Kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

声明：本文中所有文字、数据、图片均只适用于参考，WJ41H德标法兰截止阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：022-85190966-1 。
